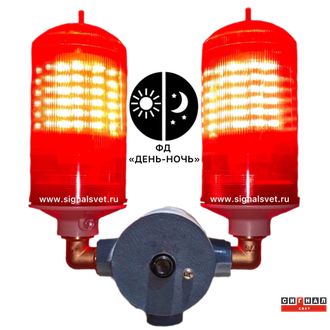

Сдвоенный 2хЗОМ ЛСД >32кд, типа «B», 220V AC, IP65 с встроенным фотодатчиком "День-Ночь"

15155 руб.
В корзину

Сдвоенный светодиодный заградительный огонь 2хЗОМ ЛСД с встроенным фотодатчиком "День-Ночь" разработан совместно и по запросу проектных институтов для организации простейшего светового ограждения в автоматическом режиме на неподвижных и протяженных объектах высотой до 155 метров. Одобрена для применения в проектной документации на наиболее ответственных объектов (Аэродромные и при аэродромные территории). 2хЗОМ ЛСД с ФД "День Ночь" обладают повышенной интенсивностью света не менее 35кд (нормировано 32кд) и отвечают требованиям Росавиации от 28 ноября 2007 г. N 119 "Размещение маркировочных знаков и устройств на зданиях, сооружениях, линиях связи, линиях электропередачи, радиотехническом оборудовании и других объектах, устанавливаемых в целях обеспечения безопасности полетов воздушных судов".



Назначение сигнального прибора

Сдвоенный заградительный огонь 2хЗОМ ЛСД >32кд с ФД "День-Ночь", типа «В», 220V, предназначен для световой маркировки неподвижных высотных и протяженных объектов, находящихся на курсах взлета и посадки воздушных судов, представляющих угрозу безопасности полетам воздушных судов. Не треубет дополнительной системы управления световым ограждением. Прибор поставляется в сборе.


Основные технические данные

Источник света

Лампа светодиодная полупроводниковая красного свечения. Лампы входят в комплект поставки.

Осевая сила света (главный луч 10°С)

>35кд*

*Нормировано, не менее 32кд по требованиям: РЭГА РФ-94, ICAO, МАК, Постановление Департамента Воздушного транспорта Министерства транспорта РФ (письмо исх. № ДВ.6.1-63 от 01.10.1992 г.).

**Лампа светодиодная является источником высокоинтенсивного светового излучения, опасного для зрения человека. Запрещается смотреть на горящий огонь с расстояния менее 3 метров.

Соответствует техническим требованиям к заградительным огням низкой интенсивности. (Приказ Федеральной аэронавигационной службы от 28 ноября 2007 г. N 119)

типа «B» (Б)

Цвет свечения Красный, 625HM
Излучение

Все направленное, постоянное

Диапазон рабочей температуры

-50°С +50°С

Наработка на отказ 80 000 ч.

Напряжение питания, В: переменное

85-275В

Максимальная потребляемая мощность, не более

20

Коммутация проводов

1,5кв.мм с зажимными клеммами WAGO

Светофильтр

Ударопрочный оптический морозостойкий поликарбонат с UV-защитой

Тип цоколя Е27, керамический
Корпус

Ударопрочный морозостойкий поликарбонат с UV-защитой

Корпус сдвоенного кронштейна

Взрывозащищенная коммутационная коробка ВКК-20

1ExdllCT6 IP65

Технология

PnP (Plug and Play)

Фотореле

Встроенный фотодатчик "День Ночь"

Порог автоматического включения

15Лк/50лк

Задержка включения/выключения

15-20сек

Помеха защита

Изделие оснащено схемой от ложных срабатываний при случайном освещении или затемнении фото датчика

Степень защиты

IP65

Климатическое исполнение

УХЛ I по ГОСТ 15150

Крепление на трубу

С внутренней резьбой G 3/4" в основании сдвоенного кронштейна

Габаритные размеры

230х340мм

Масса

2кг

Гарантия

3 года


Внешние климатические факторы при эксплуатации, хранении и транспортировке изделия должны соответствовать следующим требованиям:

Верхнее рабочее значение атмосферного давления

106,7 кПа (800 мм.рт.ст.)

Нижнее рабочее значение атмосферного давления

79,5 кПа (596 мм.рт.ст.)

Верхнее значение относительной влажности воздуха, при температуре плюс 25°С

98%


В комплект поставки огня входят:

Заградительный огонь ЗОМ Поликарбонат

2шт.

Лампа светодиодная ЛСД М (85-275V, 35 Кд, 6Вт) Красная

2шт.

Взрывозащищенная коммутационная коробка ВКК-20 IP65 с встроенным фотодатчиком "День-Ночь" и разнесенными токопроводящими жилами 1,5кв.мм, заземлением и зажимными клеммами

1шт.

Руководство по эксплуатации. Паспорт с отметкой ОТК

1шт.

Сертификат

2шт.
Упаковка 1шт.


Гарантийные обязательства:

ООО "Сигнал Свет" гарантирует соответствие огней ТУ 3461-002-95589788-2017 и требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования»; ТР ТС 020/2011 «Электромагнитная совместимость технических средств» и нормальную работу в течение 36 месяцев с момента продажи при соблюдении потребителем указаний по монтажу и эксплуатации.


В течение гарантийного срока замена вышедших из строя огней осуществляется ООО "Сигнал Свет" безвозмездно.


При возврате неисправного огня, в рекламационном акте, необходимо указать: дату начала эксплуатации изделия, характер неисправности и условия при которых она выявлена.
